Industriedeur aandrijfset MFZ STA 1-10-30 KE FU-I CS320
Industriële deuraandrijving SET Marantec 188037N
Belangrijk om te weten: alleen geschikt voor de professionele installateur !
Ook bekend als Condoor en Highline.
Deze set met industriedeur aandrijving bied u de volgeden voordelen:

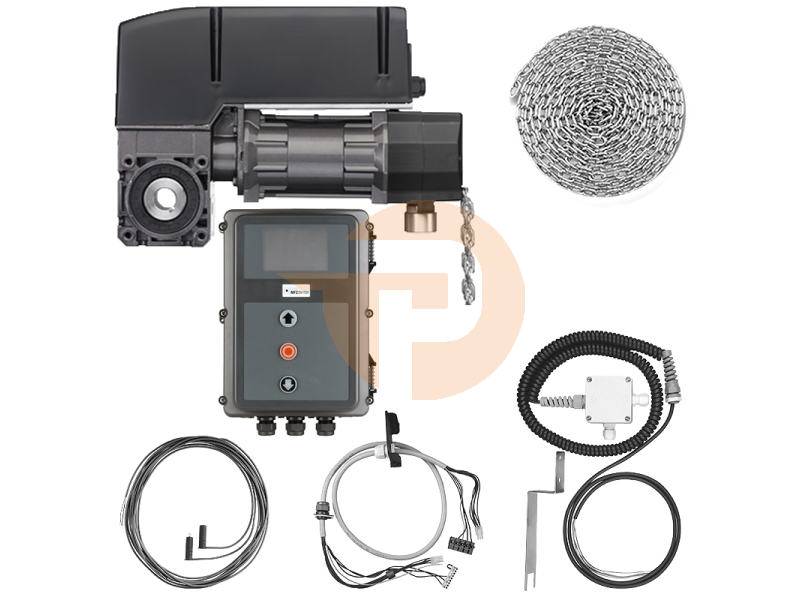

Standaard meegeleverd in deze set
Motor STA 1-10-30 KE FU-I
Besturing CS320 FU-I 230V/1Ph
Geïntegreerde bediening in de deksel van de besturingskast
Geïntegreerd LCD-display
7 meter kabel (tussen motor en besturing)
CEE-stekker
Optische sensor (onderloop beveiliging)
Spiraalkabel + aansluitdoos (bevestiging op het deurblad)
Technische gegevens motor
Statisch houdmoment
600 Nm
Nominale stroom motor
0,55 kW / 3,5 A
Diameter asopname (asgat)
25,4 mm
Geluidsbelasting (Cont.)
<70 dB(A)
Maximaal toeren aandrijving
20
Noodontgrendeling
Ketting (10 meter)
Technische gegevens besturing
Type besturing
CS320 FU-I
Aansluitspanning besturing
230V 1Ph Vac
Opgenomen vermogen (maximaal)
0,5 kW
Motorrelais of frequentieregelaar?
Frequentieregelaar in de motor (FU-I)
Bedienpaneel op de besturing?
Ja
Aansluiting verkeerslicht?
Ja
Aansluiting loopdeursensor?
Ja
Aansluiting puls (Open/Stop/Neer)?
Ja
Mechanische eindschakelaars of elektrische encoder?
Elektrische encoder (AWG)
Geïntegreerde radio ontvanger?
Optioneel: CS-funk (Multi-Bit) of Digital 991 (Bi-Linked)
Aantal programmeerbare radiozenders
Multi-Bit: onbeperkt of Bi-Linked: 100
Frequentie radio-ontvanger
Te bestellen als 433 of 868 MHz
Codering radio-ontvanger
Multi-bit of Bi-Linked
Rollende code?
Multi-Bit: Nee of Bi-Linked: Ja
Bidirectionele communicatie?
Nee
Product eigenschappen
Fabrieksgarantie
12 maanden
Gebruiksintensiteit
20 open- & sluitbewegingen per uur.
Temperatuurbereik
-20ºC .. 50ºC
Extra mogelijkheden
Eenvoudig programmeren via LCD-scherm
Foutmelding eenvoudig afleesbaar van scherm.
Prestatieniveau
0,5 kW
Bouwvorm
FU-I (in aandrijving)
Voedingspanning
230 Vac + N + PE ( 1 fase)
Net frequentie
50 Hz
Stuur-spanning
24 V
Maximale belastbaarheid (per motor)
0,55 Kw
IP-classificatie
IP 65 Stofdicht / Spatwaterdicht
Max. luchtvochtigheid
80% niet condenserend
Behuizing
Standaard
Afzekering voedingsspannning
10A
Stekker aan voedingskabel
CEE male 3 polig 6H 16A IP44 stekker 220-240VAC
Bedienpaneel op besturingskast?
Ja
Display in besturingskast?
Ja
Bedrijfstemperatuur
-20 ... +50 °C
Compatible model besturing
Marantec CS320 FU (0,75)
Compatibel model aandrijving
Marantec STA 1-x-x x FU-I
Motor koppel
100 Nm
Motor toerental
30 min¯¹
Statisch houdkoppel
600 Nm
Motorvermogen
0,55 kW
Motorspanning
230 Vac (1 fase)
Max. bewegingen/uur
20
Max. aantal rotaties uitgaande as
20
As-opname
As 25,4 mm met spiebaan
Noodbediening
Ketting
Geluidsdruk
< 70 dB(A)
Frequentieomvormer of Motorrelais?
Frequentieomvormer
Bekabeling tussen motor en besturing inbegrepen?
Ja
Loopdeurbeveiliging inclusief?
Nee
Gewicht
23,0 Kg
Merk
MFZ
Lees meer Uitgebreid pakket met alle benodigdheden Volledige documentatie digitaal aangeleverd Nodig gehad voor onze eigen bedrijfsdeur waarvan de oude besturing defect was en niet meer leverbaar. Deze was in no time geïnstalleerd en de deur was weer up and running!
1 van de 1 reviews gelezen
